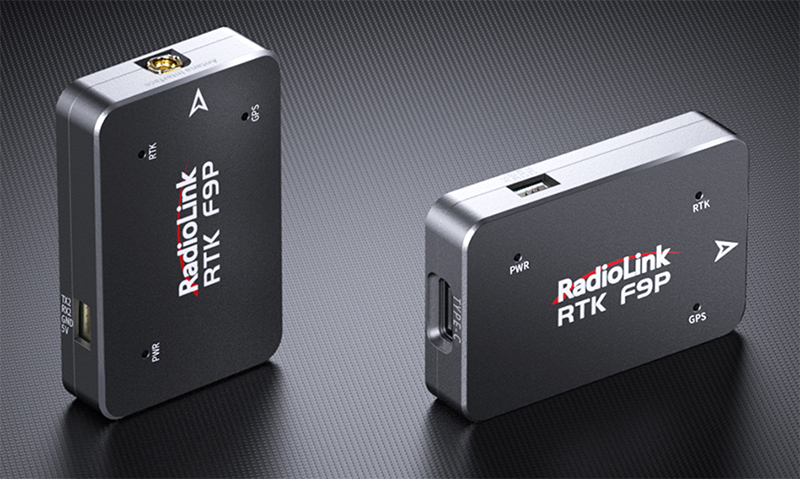

..RADIOLINK RTK AGRO KIT

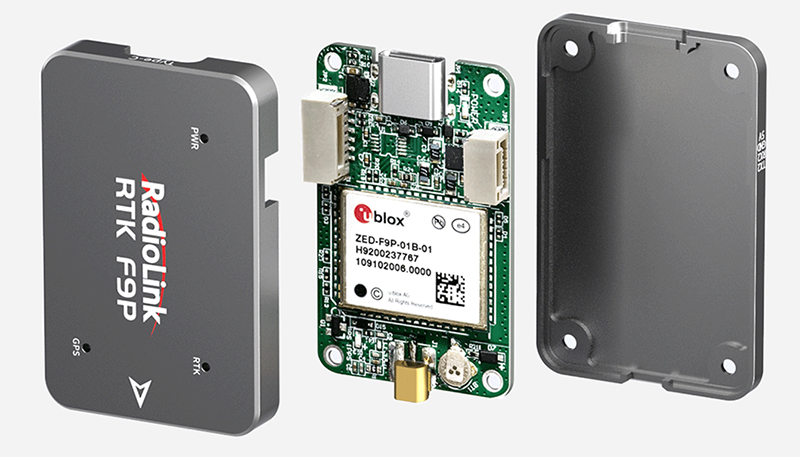

ublox F9P modul
Ublox F9P modult alkalmaz, amely az ipari RTK modulok között a legjobb teljesítményt nyújtja.

Veszteségmentes NYÁK antennatápláló vezeték

Az SMA antenna és az RTK modul RF bemeneti lába közötti vezeték impedanciája hálózatanalizátorral lett kiszámítva és tesztelve, szinte teljes veszteségmentességet biztosítva.

Alacsony zajú áramkör-tervezés

3PEAK alacsony zajú, gyors válaszidejű TPL910A LDO-t használ, az alacsony kimeneti feszültségingadozás (4.5uVrms) és a digitális-analóg áramkör elválasztása tökéletes RTK teljesítményt biztosít.

Beépített geomágneses chip

Beépített isenTEK IST8310, amely a drón repülésvezérlők egyik legelterjedtebb geomágneses chipje.

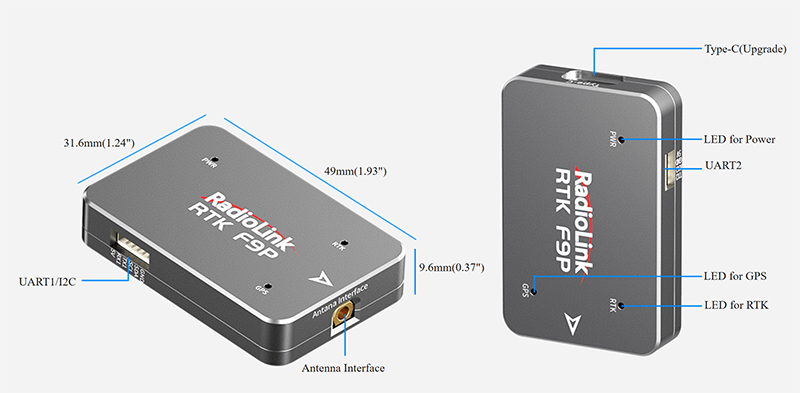

Teljes csatlakozókínálat

Egy USB port, 2 UART port és egy I2C interfész (ugyanaz, mint a UART1) teszi kompatibilissé a drónok legtöbb interfészével.

Teljeskörű védelem

Az antenna vége TVS és ESD védelmi csövekkel, az adatportok ESD védelmi csövekkel ellátva biztosítják a RTK vevő, bázisállomás és rover megbízhatóságát és biztonságát.

RTK mód váltása 10 másodperc alatt

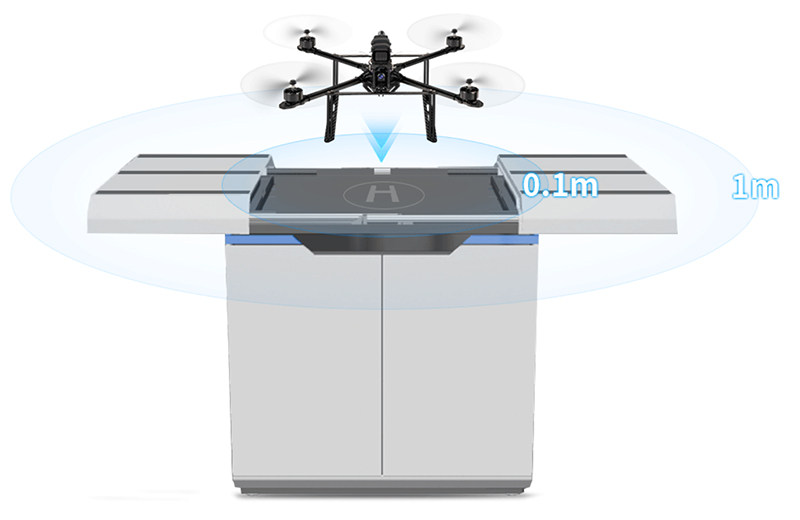

Akár 20 Hz-es frissítési gyakoriság csökkenti a pozícióhibát. 10 másodperc alatti konvergenciaidővel gyorsan váltható RTK mód.

Költséghatékony megoldás

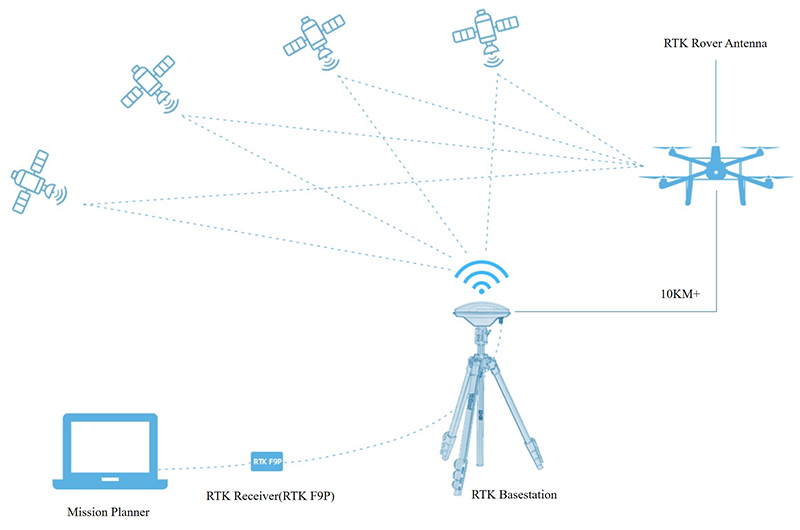

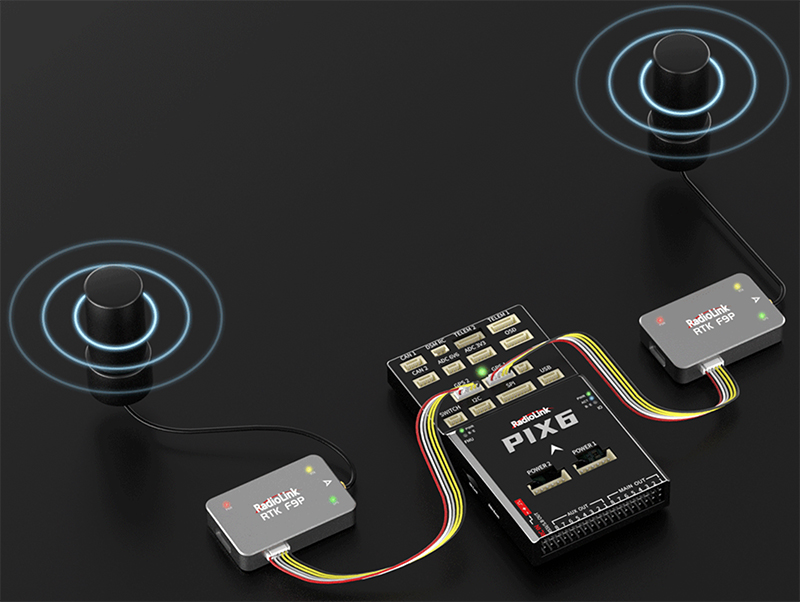

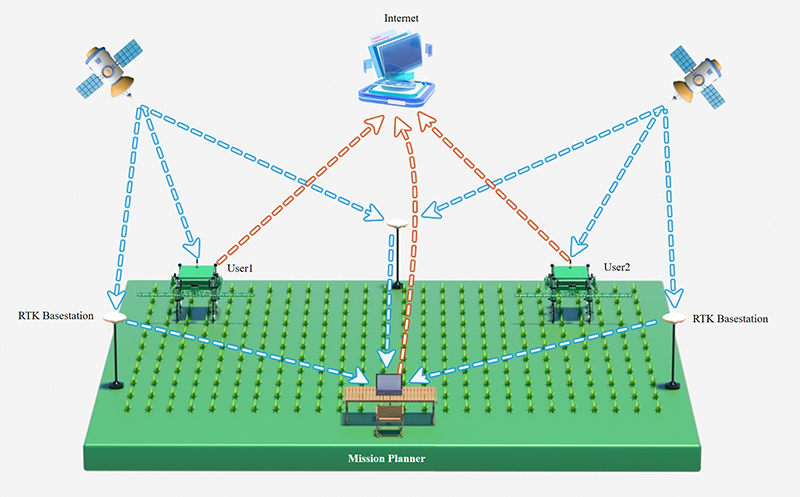

Az RTK készlet (RTK vevő F9P + bázisantenna ANT-B10 + rover antenna ANT-M7), a PIX repülésvezérlő sorozattal kombinálva alkalmazható Radiolink önvezető rendszerhez mezőgazdasági gépjárműveken (90°-os helyben fordulás támogatás*), vagy a M435 teheremelő drónhoz. Magas pontosságú pozícionálást biztosít a kommunikációs hatótávolságon belül, ideális mezőgazdasági, térképezési, ellenőrzési, expressz szállítási, ételkiszállítási és mentési felhasználásokhoz.

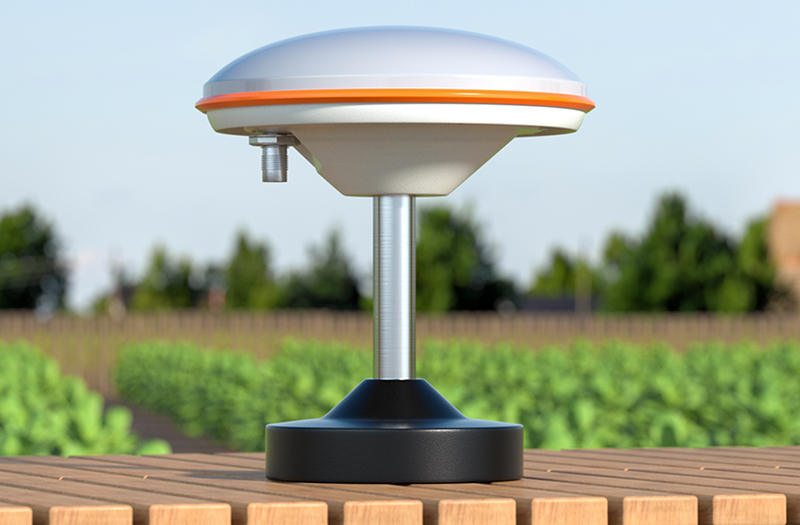

RTK bázisállomás

Radiolink ANT-B10
Kiváló jelfogás és alacsony késleltetés

Pontos iránytartás

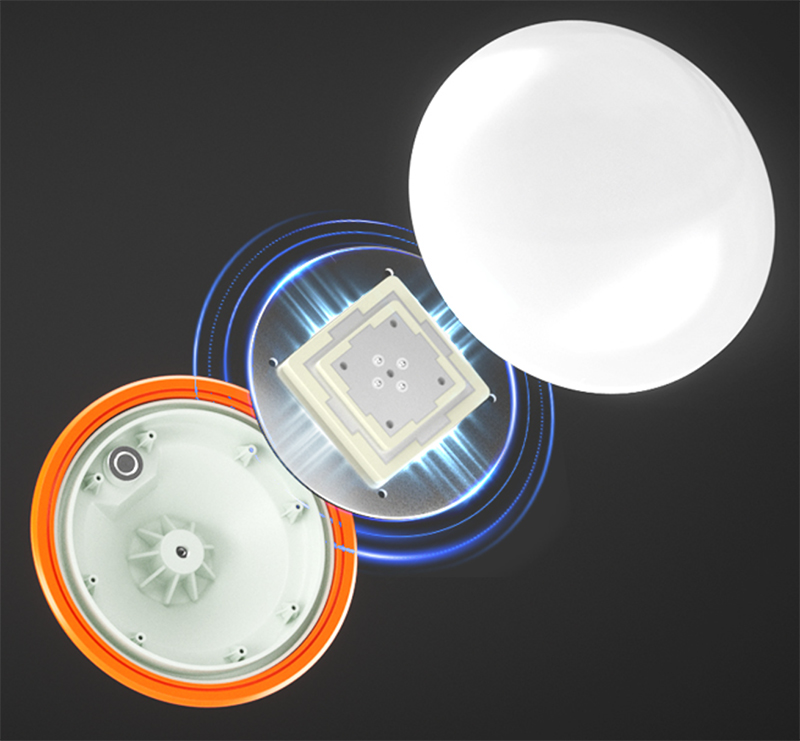

A négytápú, nyolcpines antenna kialakítás alacsony axiális arányt, kismértékű fázisközéppont-eltolódást és magas helymeghatározási pontosságot biztosít. Stabil és ismételhető fázisközéppont, pontos iránytartás mozgás közben is.

Több műholdrendszer vétele

A négytápú, nyolcpines antenna nagy nyereséggel rendelkezik alacsony horizonton is, kiválóan követi az alacsonyan lévő műholdakat, így biztosítva elegendő számú műholdat a mérésekhez.

Kiváló jelfogás és alacsony késleltetés

Kerámia szűrőt és időkompenzációs áramkört alkalmaz a pontos mérési idő és a jobb helymeghatározás érdekében.

Sávon kívüli zavarás elleni védelem

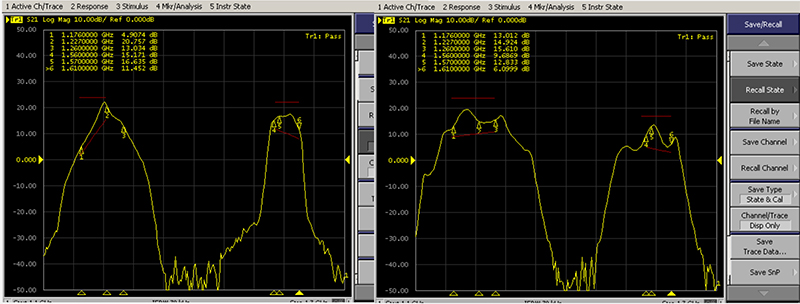

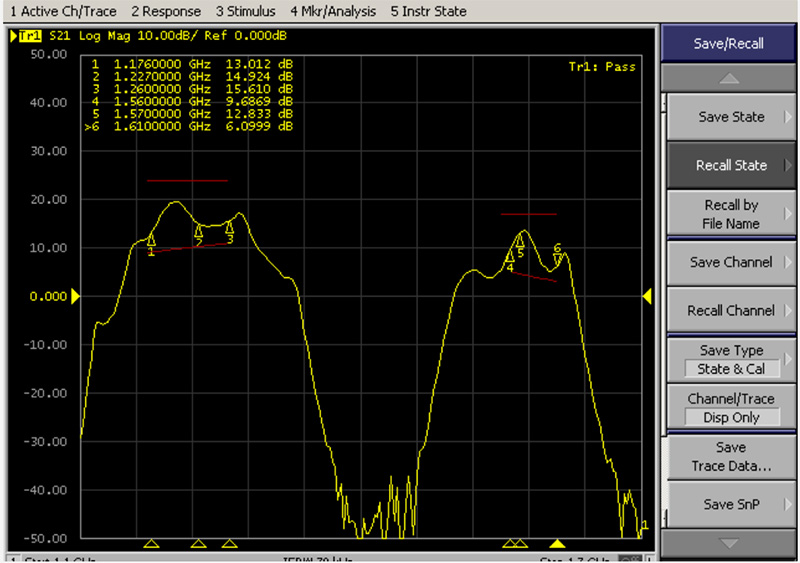

Az antenna kerámia előszűrő és kétlépcsős kerámia szűrő kialakítással rendelkezik, ami magas sávon kívüli elnyomást biztosít, hatékonyan kiszűrve a rádióhullámok, 4G/5G tornyok, nagyfeszültségű vezetékek zavarait.

Sávon belüli zavarás elleni védelem

A Radiolink bázisállomás ultra-alacsony zajszintű, nagy linearitású LNA-val és széles dinamikatartománnyal rendelkezik, kiváló védelmet nyújtva az azonos frekvenciájú zavarások ellen.

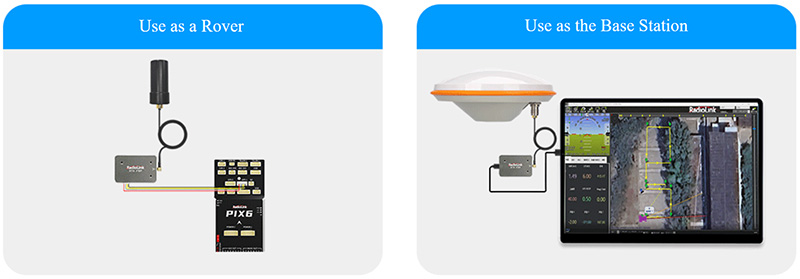

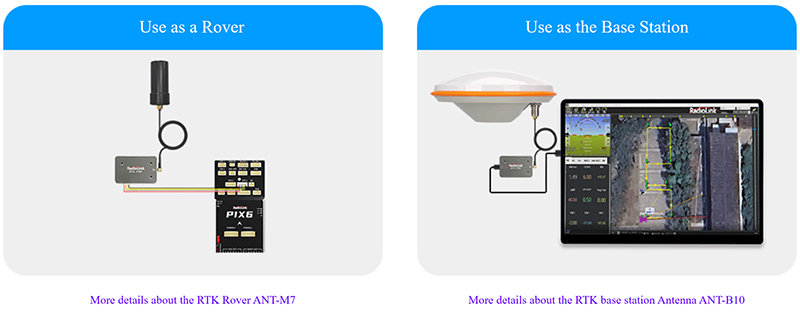

Gyors váltás bázisállomás és rover között

Az RTK bázisállomás és az RTK rover ugyanazzal a dizájnnal és firmware-rel rendelkezik. Csak más konfigurációs beállításokat kell betölteni, a váltás gyors és egyszerű. Mindkét vég Type-C csatlakozót használ, így szabadon cserélhetők.

RTK rover antenna

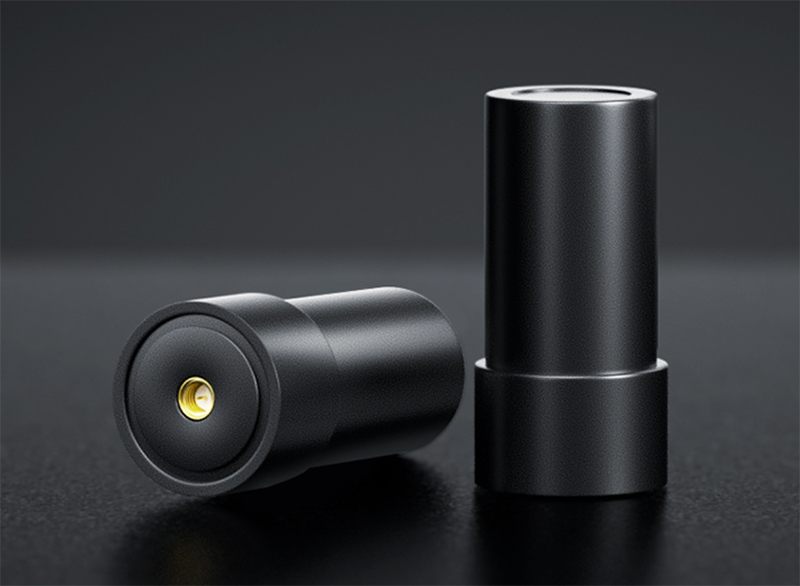

Radiolink ANT-M7
Kettős védelem sávon belüli és kívüli zavarások ellen

Pontos iránytartás

Négytápú, nyolckarú passzív antenna vételt alkalmazva a Radiolink RTK rover alacsony axiális arányt, kis fázisközéppont-eltolódást, nagy helymeghatározási pontosságot és kiváló ismételhetőséget biztosít. Nagy sebességű légi járművekhez is alkalmas.
